前言:薄膜開關聽起來十分技術專業,實際上簡易的就是說面板開關式功能鍵,那樣一個姓名就比較了解了,很多機械設備的控制面板都應用薄膜開關,其普遍應用在電子器件通訊、電子測試的實驗儀器,工業控制系統,醫療設備,機械制造業,電動玩具,電器產品等制造行業。古語云:知其所以然學有所用。下邊筆者就和諸位一起就學習薄膜開關的基本特點及基本原理。
一.面板薄膜開關基本原理介紹
薄膜開關是具備一定彈性的絕緣層材料層構成的一種雙層特點(平面圖)型(非制鎖)輕觸開關,集功能鍵、標示元器件、實驗儀器面板開關等作用為一體。薄膜開關鍵的本身運動僅根據彈性薄膜開關的豎直健身運動來保持,彈性薄膜開關經歷幾百萬次腸蠕動,腸蠕動時的總寬僅為0.1-0.3MM,材料挑選有效,因而薄膜開關材料經歷幾百萬次左右的壽命長不形變決策了薄膜開關鍵的耐用度。
薄膜開關按鍵外型美觀大方,長壽命,特點簡易,安裝便捷,應用感到高興,面積小等特性,普遍應用于每個制造行業,從電器產品用具到高科技新產品,漸漸地取代一部分打動電源開關的銷售市場,在銷售市場上占據挺大占比。
二.薄膜開關鍵的特點和基本結構

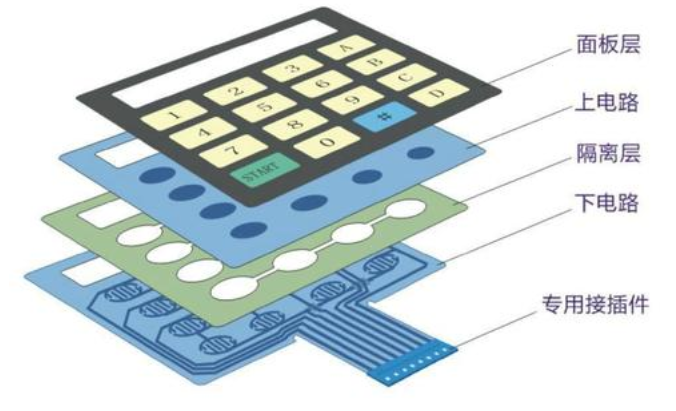

一般來說,普遍的薄膜開關關鍵由6層材料構成,按照從表到里的順序各自是面板開關、面膠、上電源電路、防護層、下電源電路、底膠。下邊各自詳細介紹各層特點:
1)面板開關:面板開關是全部薄膜開關的“外套”,在適度分配好功能鍵的基本上,根據不一樣的色調、圖樣、功能鍵樣子,對全部薄膜開關具有必需的裝飾設計功效。夾層玻璃層最關鍵的功效是標識和按鍵的功效,因而挑選材料務必具備高清晰度、高印刷油墨粘合力、高彈力、抗斷裂性等特性。
2)上電源電路、下電源電路:上、下電源電路是薄膜開關的家用電器組成一部分,都是電源開關的“關”“鍵”所屬,其特性立即危害到電氣開關特性的優劣,關鍵是由在薄膜開關上印上去一層導電性材料而產生。左右電源電路擔負著關掉電源開關需要的2個觸電事故的功效,其薄厚一般 在0.05--0.175MM之內,最常見的是0.125MMPET。
3)面膠、防護層、底膠:這三層特點的材料全是泡棉膠帶,因為在電源開關特點中所在的部位不一樣然而有不一樣的名字。三層雙面粘膠劑的薄厚根據等級不一樣而不一樣,關鍵在于電源開關的薄厚、功能鍵的工作上力。
三.薄膜開關基本原理之工作原理
薄膜開關鍵的基礎基礎原理是,在沒有按住面板開關時,薄膜開關鍵處于一般的情況,左右的接觸點處于斷掉情況,電纜護套對左右的走線充分發揮絕緣層功效的面板開關被按住時,上電源電路的接觸點往下形變,與下滑與下線路重合并使線路導通,導通后的線路給外部連接儀器(基材)以信號,從而實現其相應的開關功能;而當手指松開以后,上電路觸點反彈回來,電路就斷開了,這個回路就觸發一個開關信號。
??看完以上的介紹,相信大家一定對薄膜開關結構和原理有了進一步的了解了吧,然而與此相關的知識還有許多許多,筆者精心選取了這篇有關薄膜開關的文章,期望起到拋磚引玉的作用,也希望各位朋友能夠多多學習,從而加深和強化對薄膜開關的了解。
